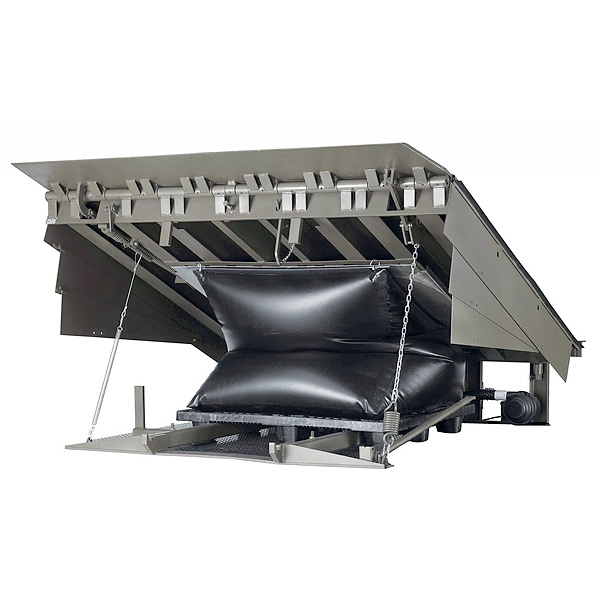

Nivelador Neumático De Andén NAS

El nivelador neumático de andén NAS de NOVA incorpora el uso de un sistema de aire de baja presión y alto volumen para subir y bajar la plataforma. Un solo pulsador activa el sistema neumático para elevar el nivelador y extender el borde. Este diseño simple y muy confiable requiere solo un mantenimiento mínimo.

CARACTERÍSTICAS Y BENEFICIOS

El sistema neumático respetuoso con el medio ambiente brinda una flotación completa en todas las posiciones.
Fácil activación con solo pulsar un botón.
Motor monofásico de 115 V con control de botón simple.
Parachoques de andén laminados B410-14.
Extensión automática de bordes con borde flexible.
Diseño de bajo mantenimiento.
Bisagra trasera de ancho completo.
El puntal de mantenimiento integral cumple con los requisitos de bloqueo/etiquetado y sirve a la vez como puntal de soporte del borde.
Garantía de 5 años.

FUNCIONAMIENTO

El botón se mantiene presionado para que el soplador eléctrico llene la cámara de aire y eleve la plataforma. Cuando el borde totalmente flexible se extiende en la parte superior del ciclo, se suelta el botón, lo que permite que el borde extendido y la plataforma bajen sobre la caja del remolque. Al salir el remolque, el borde se puede replegar, y la unidad se puede volver a colocar en una posición segura para el tráfico transversal. Las posiciones en uso y en reposo se logran sin operación manual. El rango de funcionamiento es de 12 in por encima o por debajo del nivel del andén. Se permite que la plataforma flote automáticamente hacia arriba y hacia abajo con el movimiento del remolque.

ASPECTOS ESTRUCTURALES

La plataforma está construida con una placa de seguridad A572 de 1/4 in de grosor, con un patrón estriado que ofrece tracción en todas las direcciones y con un límite elástico mínimo de 50,000 psi. Las plataformas están reforzadas y se apoyan sobre canales conformados en C formados de 6 in de altura en toda su longitud para unidades desde 25,000 libras de capacidad de Clasificación Comparativa de la Industria (Comparative Industry Rating, CIR) hasta 40,000 libras de CIR, un canal estructural de 6 in de altura en toda su longitud para unidades de 45,000 libras de CIR y un canal estructural de 6 in de altura en toda su longitud y vigas en I para unidades de 55,000 libras de CIR, todo soldado a la plataforma para brindar un soporte estructural firme.

Las placas del cabezal delantero y trasero son de acero laminado en caliente de 1/2 in de grosor x 7 in de alto. Los bordes de la serie NAS de NOVA están construidos con placas de seguridad con un patrón estriado que ofrece tracción en todas las direcciones; la CIR de 25,000 libras tiene un grosor de 1/2 in, y las CIR de 30,000, 35,000, 40,000, 45,000 y 55,000 libras tienen un grosor de 5/8 in. La longitud estándar del borde es de 16 in en todas las capacidades. Los tubos de las bisagras tienen un diámetro exterior (DE) de 1 3/4 in × una pared de 5/16 in, un DE de 1 7/8 in × una pared de 3/8 in o un DE de 2 1/8 in × una pared de 1/2 in, según la CIR. Todos los pasadores de las bisagras de borde son de acero M1044 de 1 in de diámetro. Los refuerzos de cabezal de acero son estándar en todos los modelos con 35,000 libras de CIR y superiores. Todas las unidades tienen engrasadores de serie. Todas las plataformas están diseñadas para compensar hasta 4 in de inclinación de la superficie del remolque.

CARACTERÍSTICAS DE SEGURIDAD

Patas pivotantes dobles de seguridad para tráfico transversal, que ofrecen seguridad en múltiples posiciones a nivel del andén y por debajo.
Las punteras telescópicas amarillas de rango completo cierran los laterales incluso en la posición más alta.
Puntal de inspección de mantenimiento con bloqueo/etiquetado integrado.

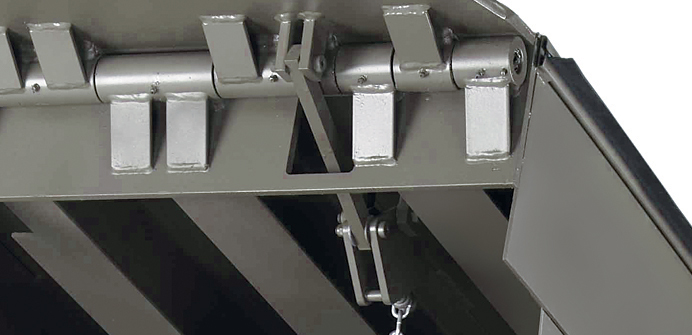

Sujetadores de borde para ofrecer soporte de tráfico transversal y cierre nocturno de seguridad automático contra robos.

CARACTERÍSTICAS OPCIONALES

Borde de 18 in o 20 in
Borde de barrera de seguridad de 5 in
Sello contra el clima: goma o cepillo
Tamaños y tipos de parachoques opcionales disponibles
Caja de control combinado IntelliDock
Soporte de tres ruedas
Unidad de bandeja (4 lados) o kit de fosa (3 lados)
Otras opciones disponibles: consulte a NOVA
